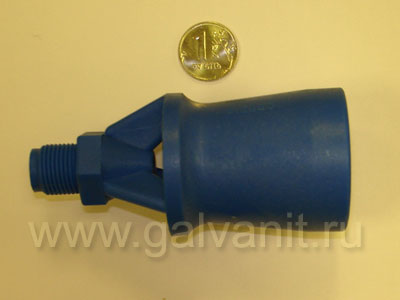

ЭДУКТОРЫ ДЛЯ БЕЗВОЗДУШНОГО ПЕРЕМЕШИВАНИЯ ЭЛЕКТРОЛИТОВ



Назначение изделия

Эдукторы предназначены для перемешивания гальванохимических растворов с целью улучшения качества покрытия/обработки поверхности.


Область применения

  • Ванны кислого цинкования.
  • Ванны блестящего никелирования.
  • Ванны химического никелирования.
  • Ванны твёрдого и декоративного хромирования.
  • Ванны кислого меднения.
  • Ванны травления.
  • Ванны промывки.
  • Ванны оловянирования/свинцевания.
  • Ванны золочения.
  • Ванны серебрения.
  • Ванны фосфатирования.


Преимущества

Системы на основе эдукторов обладают рядом преимуществ перед традиционными системами перемешивания, а именно:

  • Уменьшение пенообразования до 90% по сравнению с барботажем.
  • Уменьшение расхода энергии, т. к. ванна не охлаждается.
  • Уменьшение расхода блескообразователей до 20%.
  • Повышение блеска образующихся покрытий.
  • Увеличение катодного тока а, следовательно, увеличение скорости процесса.
  • Предотвращение питтинга, являющегося следствием задерживания на поверхности образующегося осадка пузырьков водорода.
  • Создание равномерной циркуляции раствора вдоль обрабатываемой поверхности.
  • Улучшение работы ванн обезжиривания за счет интенсификации движения обезжиривающего раствора вдоль обрабатываемой поверхности.
  • Уменьшение скорости разложения цианидов.


Принципы работы

Раствор всасывается насосом вблизи поверхности ванны (для избежания захвата образующегося на дне осадка) и нагнетается вблизи дна ванны через эдукторы.

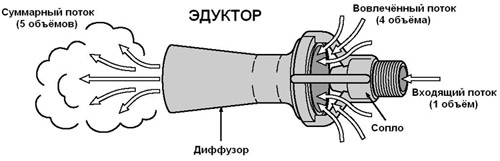

Основная масса раствора циркулирует за счёт эффекта Вентури. При этом на каждый 1 литр потока, нагнетаемого в эдуктор насосом, дополнительные 4 литра вовлекаются в циркуляцию из объёма раствора.


Правила предосторожности

Для исключения поднятия донного шлама сопла эдукторов должны быть направлены на детали, а не на дно.

Также важно, чтобы противостоящие эдукторы были установлены зигзагом, а не друг напротив друга. При этом создаются дополнительные круговые потоки вокруг обрабатываемых деталей.

Не рекомендуется выбирать слишком малое расстояние между эдуктором и деталью, т. к. при этом большая часть энергии струи расходуется при столкновении потока с поверхностью детали. В то время, как при большем расстоянии вблизи поверхности детали создаются равномерные омывающие потоки. Также уменьшается риск смывания деталей с подвесок.


Размеры и правила установки

Эдукторы рекомендуется устанавливать вдоль длинных сторон ванны на расстоянии 30-40 см между соседними эдукторами. Рекомендуемая кратность циркуляции – 20 объёмов в час.

Ниже приведены гидравлические характеристики эдукторов:

код моделиподача при 1 атм.подача при 2 атм.подача при 3 атм.
ВА003834 л/мин48 л/мин59 л/мин
ВА003463 л/мин89 л/мин109 л/мин


Модельный ряд эдукторов Siebec

резьбаразмеры
 LPD
3/8”968140
3/4”15213048
11/2”20217653

материалы: PP, PVDF, PVC, нерж. сталь


Возможные варианты установки
